超大排量杠杆浮球式疏水阀LFT45F

适用于超大型换热设备疏水,此型号最大排量可达23t/h

阀门材质:铸钢

最大工作压力:2.1MPa

最高工作温度:350

超大排量杠杆浮球式疏水阀LFT45F
特点

适用于大型工艺或加热设备(糊化锅,煮沸锅,大型蒸发器,单效真空浓缩设备,大型热风烘干机,大型蒸煮锅,蒸馏塔,精馏塔,再沸器等)的冷凝水排放。

带有破除蒸汽绑装置。

1、浮球根据冷凝水的负荷变化自动调节主阀开度,保证连续、及时、顺利地排除冷凝水。

2、平衡双阀瓣结构,运行过程不受压差变化影响。

3、带有经热处理硬化过双阀座,当冷凝水负载变化时、能连续、平稳和低流速排放冷凝水。

4、精确的浮力结构设计,确保排放液位永远略高于阀嘴,达到水密封的效果,避免一次生蒸汽的泄漏,真正实现零泄漏且节能。

5、特设热静力式排空装置,自动排放初始空气及工作过程中的不凝气体,确保系统快速启动,同时提高了加热效率。

6、内置浮球保护罩及特殊抗水锤结构设计,保护浮球。

7、铸钢材质,经久耐用,可在线维修。

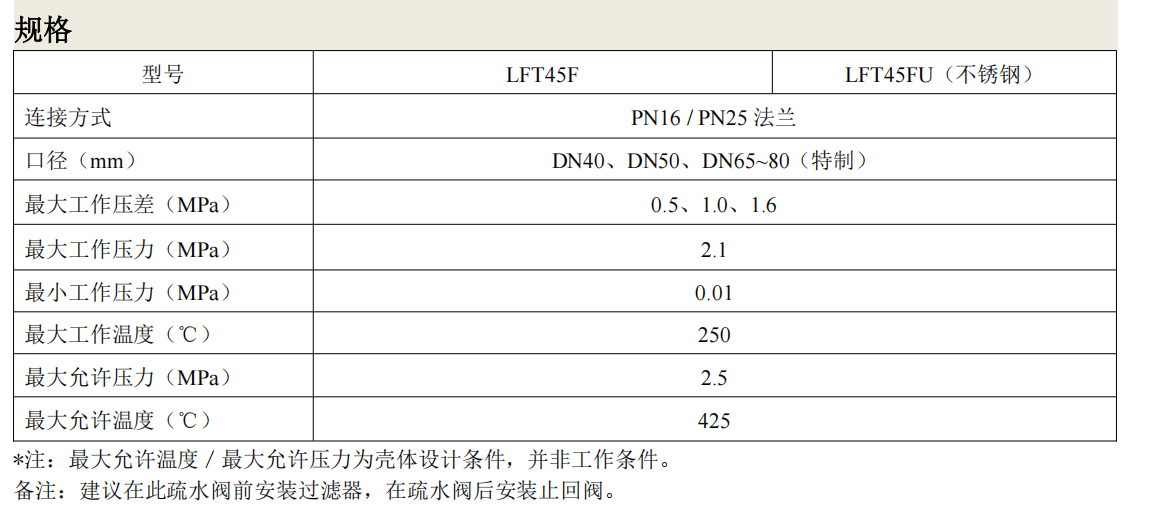

规格

型号

LFT45F

连接方式

PN16/PN25法兰

口径(mm

DN40DN50

最大工作压差(MPa

0.20.50.81.01.62.1

最大工作压力(MPa

2.1

最小工作压力(MPa

0.01

最大工作温度(℃)

250

最大允许压力(MPa

2.5

最大允许温度(℃)

425

*注:最大允许温度/最大允许压力为壳体设计条件,并非工作条件.

备注:建议在此疏水阀前安装过滤器。


尺寸

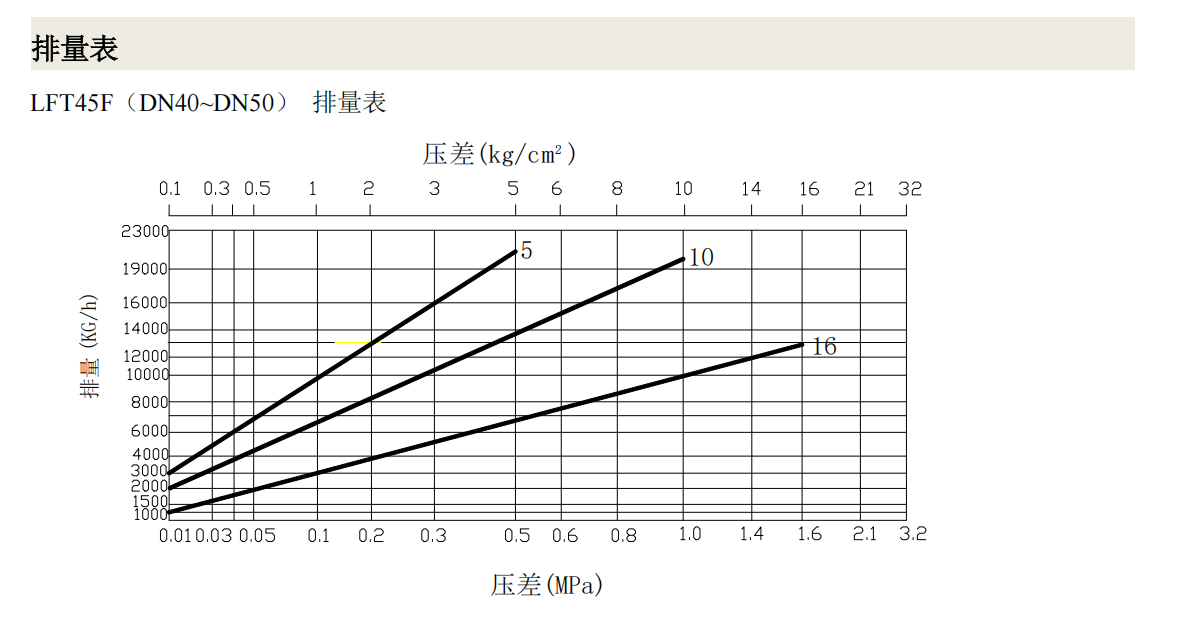

排量表

1、LFT45F(DN40~DN50) 排量表

2、LFT45F(DN40~DN50)不同压差下防止蒸汽泄漏所需最少冷凝水量表


1、图中曲线上标的数字代表阀嘴编号,如有特殊排量要求,可根据实际工作压差并进行浮力计算后特制。

2、压差是指疏水阀的入口端和出口端的压力差。

3、推荐安全系数:不小于1.5。

本产品的使用条件不能超过疏水阀的最大压差,否则将导致冷凝水积存。

常见问题

每次打开疏水阀旁通时,发现有很多水,但是设备升温不受影响,这正常吗?

A、首先确定一点,这是正常的。

B、因为杠杆浮球疏水阀水位设计要高一点,因此疏水阀前这一小段水平管内会有积水,每次积满到设计的水位,就会立即排放,排放完了会再次让其积水,再次排放,依此循环。

但是设备内不会有积水,所以不会影响升温。由此得知,杠杆浮球疏水阀前管道应该尽量缩短,而且疏水阀与设备一定要有一定的高度差,否则积水问题可能会影响设备升温,并产生水锤,因此,一般来说,小排量设备可以选用杠杆浮球疏水阀,但是大排量设备则应尽量选用自由浮球疏水阀。
