产品

适用于各类工艺设备和制程,蒸汽主管,分汽缸,伴热管等。

阀门材质:铸钢、不锈钢

最大工作压力:2.1MPa

最高工作温度:350℃

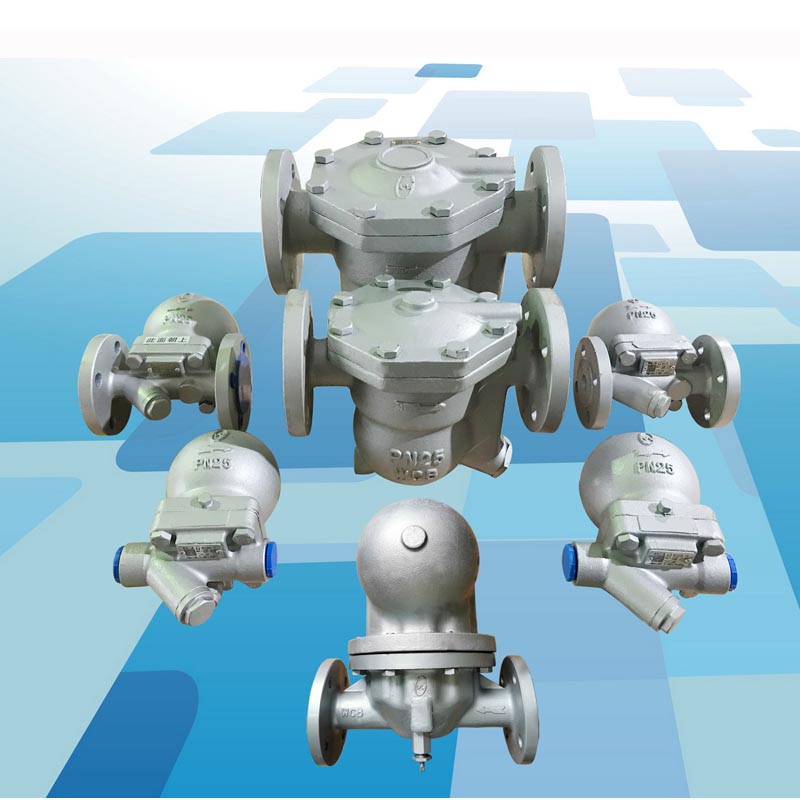

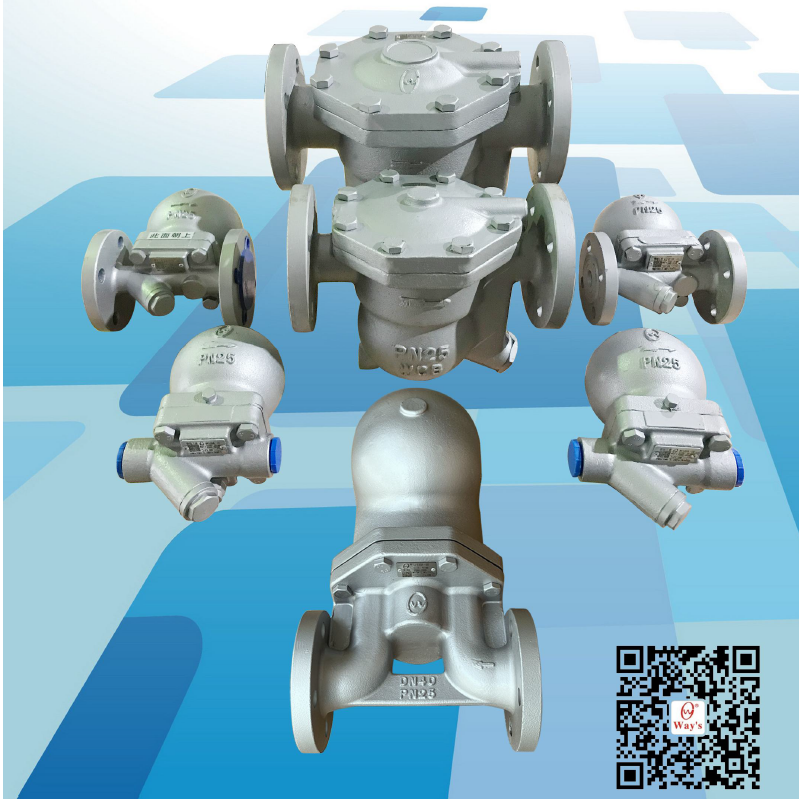

浮球式蒸汽疏水阀系列
特点

1、维远浮球式疏水阀以自由浮球式为主,浮球根据冷凝水的负荷变化自动调节主阀开度,可连续、及时、快速排放冷凝水;

2、精确的浮力结构设计,确保排放液位永远略高于阀嘴,达到水密封的效果,避免蒸汽泄漏,真正实现零泄漏且节能;

3、自由浮球结构,避免了其他结构集中磨损的问题;

4、独特的三点支撑密封,确保任何时间都没有泄漏;

5、内置大面积滤网,解决了因积存杂质而产生堵塞的问题;浮球保护罩,则可抵抗水锤,保护浮球;

6、特设热静力式排空装置,自动排放初始空气及工作过程中的不凝气体;

7、阀嘴周围易冲蚀部位内置不锈钢底衬,有效防止因冲蚀、腐蚀导致泄漏蒸汽的问题;


产品分类

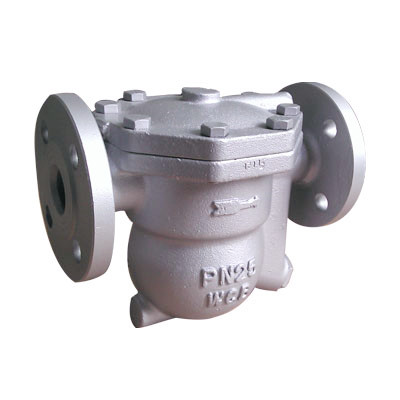

中小排量杠杆浮球疏水阀WY12F
适用于主管、分汽缸、中小型换热设备疏水,此型号排量为300-1000kg/h,口径DN15-25,法兰连接
中小排量杠杆浮球疏水阀WY12S
适用于主管、分汽缸、中小型换热设备疏水,此型号排量为300-1000kg/h,口径DN15-25,螺纹连接

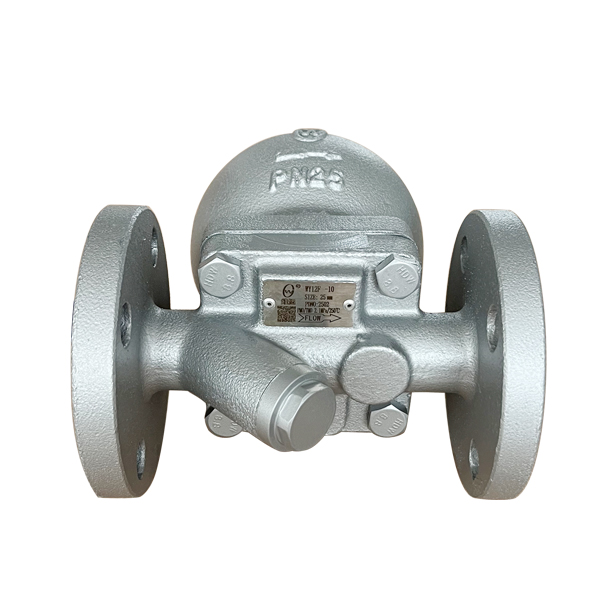

小排量自由浮球疏水阀WY42F
自由浮球疏水阀WY42F,最大排量为420kg/h,口径DN15-25,法兰连接

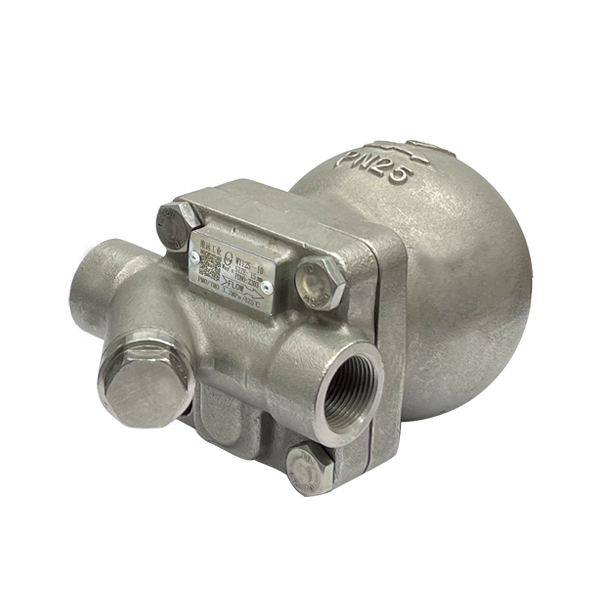

小排量自由浮球疏水阀WY42S
适用于小型换热设备疏水,此型号最大排量约420kg/h,口径DN15-25,螺纹连接
中排量自由浮球疏水阀WY80F
适用于中型换热设备疏水,WY80F最大排量约800kg/h,口径DN20-25,法兰连接
中大排量自由浮球疏水阀RFT18F
适用于中型换热设备疏水,RFT18F最大排量约1800kg/h,口径DN25-40,法兰连接

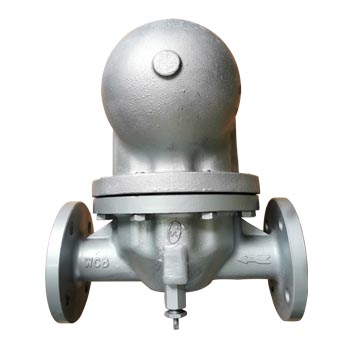

大排量自由浮球疏水阀FFT45F
适用于大型换热设备疏水,此型号最大排量约5000kg/h,口径DN40-50,法兰连接
超大排量杠杆浮球式疏水阀LFT45F
适用于超大型换热设备疏水,此型号最大排量可达23t/h,口径DN40-50,法兰连接
主管用自由浮球式疏水阀WY32F
专用于蒸汽主管和伴热管疏水,此型号排量约150kg/h,口径DN15-25,法兰连接
破蒸汽绑自由浮球式疏水阀
适用于滚筒干燥机、硫化机等非连续加热易产生蒸汽绑的换热设备疏水
常见问题

1、疏水阀后总有很多汽,感觉泄漏太大了,会浪费很多蒸汽。

A、首先要区分,我们看到的汽,是正常的闪蒸汽,还是蒸汽泄漏?

若是蒸汽泄漏,会有很大压力喷射出来,看到类似“气柱”的现象;用户大多时候看到的应该是闪蒸汽,像一团一团的白雾往上冒。

B、排放效果:(以5barg蒸汽压力为例,疏水阀对大气排放)

自由浮球疏水阀排放效果:冷凝水一到达疏水阀,浮球立即浮起排水,所以水温较高,就是饱和水的温度,即159℃,每1KG水所含热量为671KJ,排到大气中后,只有419KJ热量,所以多余的671-419=252KJ热量就会变成闪蒸汽,闪蒸比例=671-419/2256=11%

但是大排量自由浮球疏水阀,水位稍高一些,闪蒸比例会稍微下降一些。

杠杆浮球疏水阀排放效果:因结构原因,水位设计较高,冷凝水会积存在疏水阀前直管段内,等杠杆浮球抬起排水时,水温已经降下来一些了,比较常见的,会下降到120℃,这样每1KG水所含热量只要505KJ,排到大气中后,只多余了505-419=86KJ热量会变成闪蒸汽,闪蒸比例=505-419/2256=3.8%

由此可见,针对小排量疏水阀,您若更在乎节能,关注整个系统的热效率,则建议选用自由浮球式疏水阀;您若更希望看到更少的闪蒸汽,不在乎积水问题,则建议选用杠杆浮球式疏水阀。


2、有些设备,尤其是大型设备,总是有很严重的水锤问题,这到底跟疏水阀有没有关系?

      针对某些大型设备,进汽管安装了气动控制阀,如蒸发浓缩器、啤酒厂的糖化锅糊化锅煮沸锅等,有时候是泄漏蒸汽,有时候又积水,水锤很严重,难道真没办法解决吗?

--有,您使用way’s自由浮球疏水阀就可以解决!

上面说了,杠杆浮球疏水阀前管道会积水,若设备安装得很低,与疏水阀的高度差很小,冷凝水极可能会积存到设备加热盘管内,而且,当控制阀关闭时,盘管内形成真空负压,冷凝水会被吸进来,当控制阀再次打开时,就会产生强烈的水锤和振动!

若使用自由浮球疏水阀,没有积水,也就不会产生水锤了。
