7.5控制阀应用
发布时间:2016/11/10 16:20:56

实际生产中,常见控制阀应用包括:温度控制、压力控制、流量控制、液位控制等。

一、温度控制

1、对于工业物料,需要通过蒸汽加热来升温,以达到工艺要求温度,对于这些制程,必须要将物料温度控制在接近于设定温度的范围内,以免物料或产品被破坏,甚至产品报废的问题,因此,需要使用气动控制阀来进行比例控制。

2、控制好温度,可以更加节能,不会出现过度加热的问题,也就不会损耗更多没必要消耗的蒸汽。

3、采用气动控制阀自动控制温度,相比于通过人工手动去调节阀门开度来控制温度,要节省人力,控制精度也要高得多,自动控制非常精确,人工控制则不准确,不稳定。

对于一些不太好探测物料温度的制程,如调质器,可能还有很多工厂采用手动控制,不过现在越来越多的工厂正在使用气动控制来代替手动控制。

对于一些非常大型的系统,如储油罐,因为温度变化会非常慢,而且控制要求也不是很高,有部分工厂会采用自作用温控阀来自动控制油温。

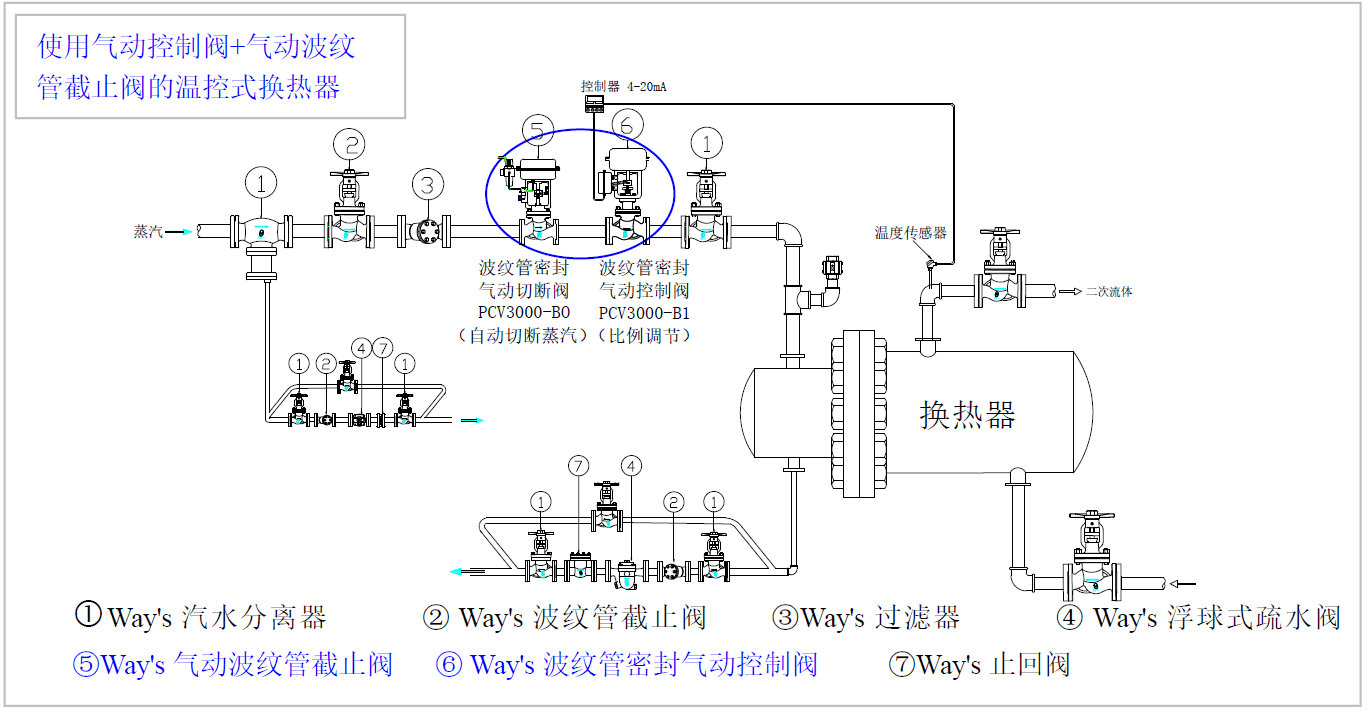

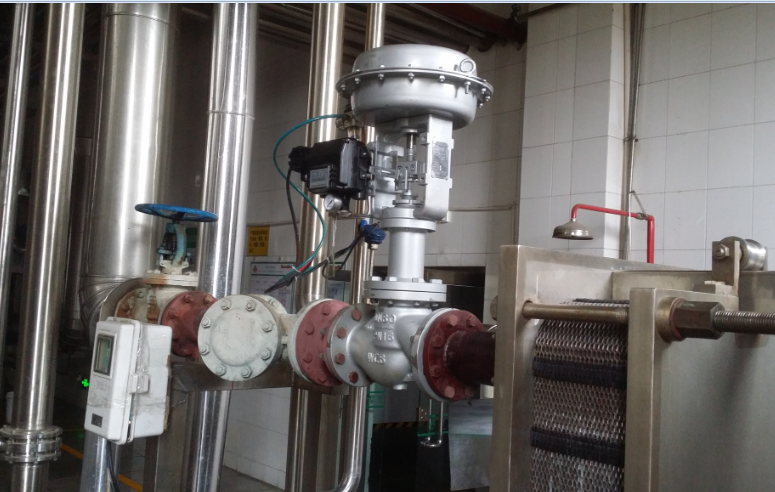

4、典型的温度控制系统包括:气动控制阀+温度控制器+温度传感器(PT100)

二、液位控制

也是常见的一种工况,例如制程水箱的液位控制,清洗用的热水水箱(CIP)的液位控制,需要为下一个冲洗循环维持一定的水位。液位控制中,常常会设置高低位报警。

高位报警:当水箱的溢流或者热流体的溢出会造成人员危险时,需要设置高位报警。

典型的液位控制系统包括:气动控制阀+液位控制器+液位计

三、压力控制

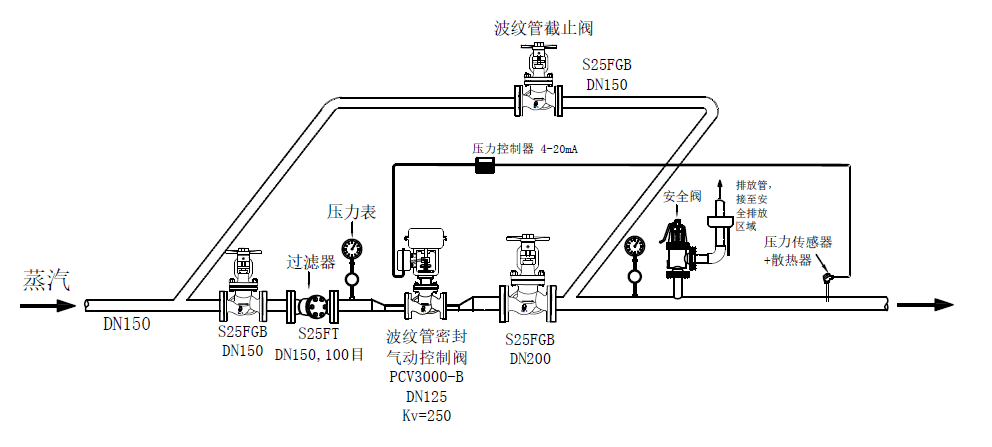

有个别用户在蒸汽管道上,因为自作用减压阀故障率较高,所以选用气动控制阀来控制蒸汽压力,替代减压阀使用,可以选用维远的波纹管密封气动控制阀(PCV3000-B)+压力控制器+压力传感器+散热器;也可以选用维远如右图的气缸式气动控制阀(S16FGBH-PC)+压力控制器+压力传感器。



四、蒸汽流量控制

蒸汽的流量控制不如压力和温度控制这么多见,流量控制常常用在压力控制或温度控制不能实现或者不能正确达到制程要求的应用中。

典型应用:

1.  有些制程中,需要喷射一定量的蒸汽进到产品里,产品曾经由于运输或存储而被干燥过,或者产品生产需要,这时需要做蒸汽流量控制。例如在烟草行业中的润叶过程、咖啡和饲料行业的制粒过程、粮油行业的调质塔等。

2.  典型的流量控制系统包括:气动控制阀+控制器+流量计

其中流量计建议安装在流量控制阀的上游,因为上游压力较高,可以减小流量计的口径,降低其成本。同时,流量计若装在控制阀后面,则流量计的蒸汽压力(和密度)会受到控制阀下游蒸汽流动状态的影响较大。
