一、定义
止回阀又称为逆流阀、逆止阀、单向阀，是用来防止管道或设备中介质倒流的一种阀门，只允许流体沿着一个方向流动，是依靠管路中介质的压力而自动开启和关闭的，属于一种自动阀门。在供热供水系统中，止回阀常常安装在疏水阀后端，泵的出口，减压阀后端，以及其他不允许流体反向流动的位置，安装一个合适的止回阀，对蒸汽加热设备疏水系统有很好的保障，对管路的水锤防护有很大的帮助！
二、止回阀的作用
止回阀用于管路系统，其主要作用是：
1）防止介质倒流；防止水锤；
2）防止泵及其驱动电机反转；
3）防止容器内介质的泄漏，比如一些真空类设备，防止破坏真空度。
需要注意一点，止回阀关闭时，虽然能有效阻止介质倒流，但是并不能代替截止阀使用，也就是说，止回阀无法保证零泄漏，无法完全切断介质。

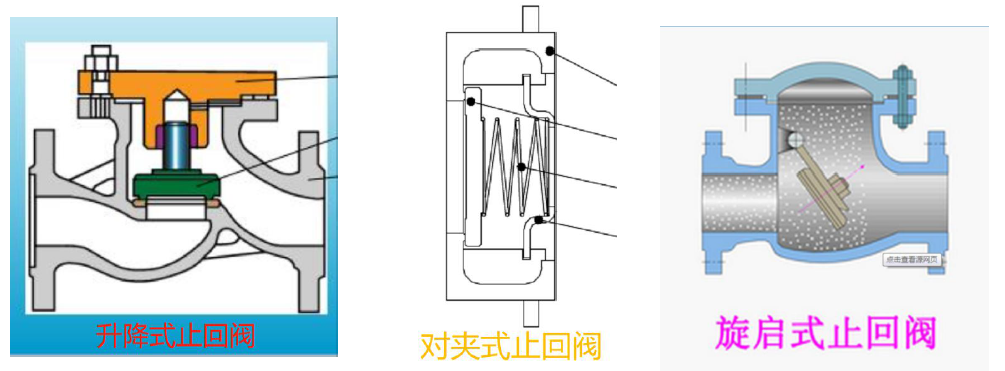

三、止回阀的结构型式：
1）升降式：可装在水平或垂直管道，适用于DN100及以下口径；
2）旋启式：不能装在流向向下的竖直管道上；适用于大口径。
3）对夹式：可装在水平或垂直管道，可用于各种口径。
四、止回阀的应用：
止回阀有非常广泛的应用，我们这里将着重讨论蒸汽系统上最常见的应用，尤其是要重点探讨疏水阀后安装止回阀的必要性。

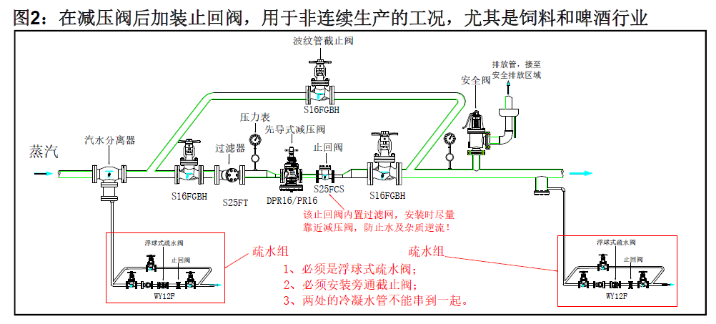

1、保护关键阀门免受逆流影响，比如减压阀、流量计和控制阀后加装止回阀，避免减压阀失效等诸多问题；
2、泵的出口必须安装止回阀，防止停泵时因水回流导致电机反转，进而造成泵体损坏，叶轮被汽蚀损坏等问题。
3、蒸汽疏水阀后是否一定要安装止回阀呢？
不一定！！！

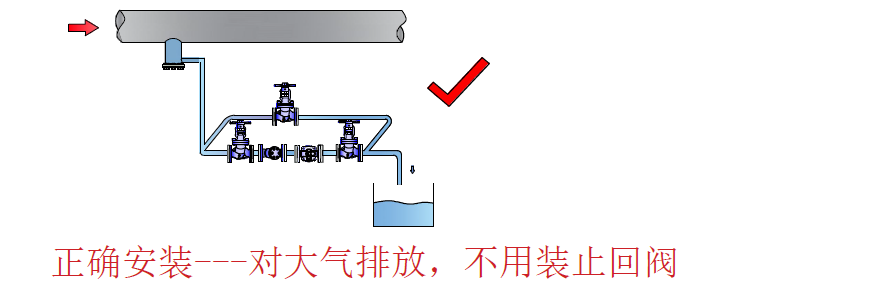

1）如果冷凝水有可能倒流，就必须要装止回阀；反之，如果冷凝水是独立的对大气排放，且排水管水平或往下，则无需安装止回阀。

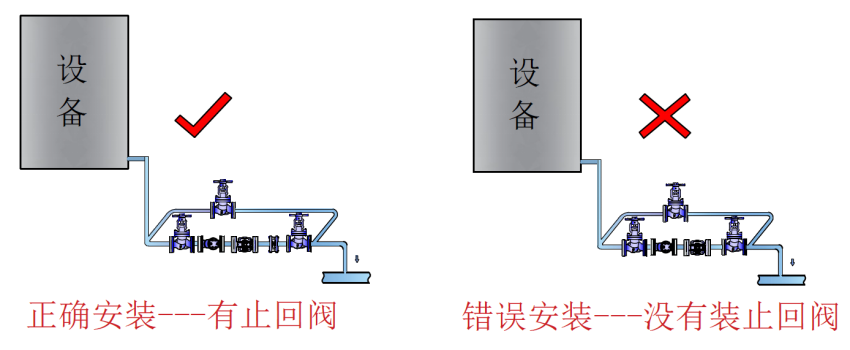

2）当多个疏水阀的冷凝水回收到同一根公共回收管时，如果没有安装止回阀，高压设备的冷凝水可能会倒流到低压设备，可能产生水锤损坏疏水阀及加热盘管，也会造成设备积水，升温困难，这时疏水阀后必须加装止回阀。

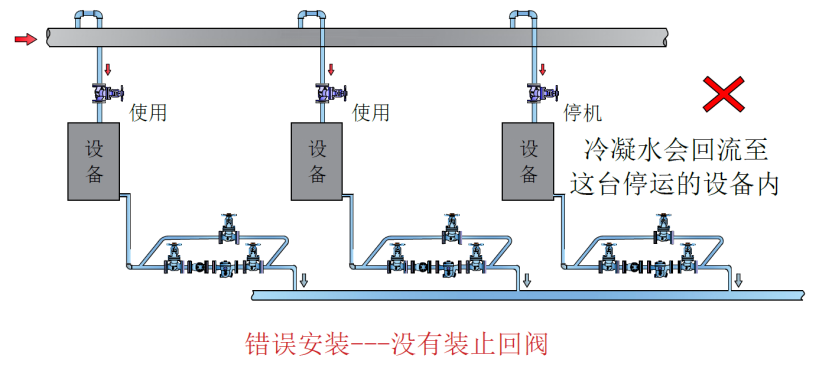

3）当多个疏水阀的冷凝水回收到同一根公共回收管时，如果没有安装止回阀，正在开机使用的设备的冷凝水可能会倒流到其他没有生产停机的设备里去，高温冷凝水会氧化，对疏水阀及加热盘管产生腐蚀，这时疏水阀后必须加装止回阀。

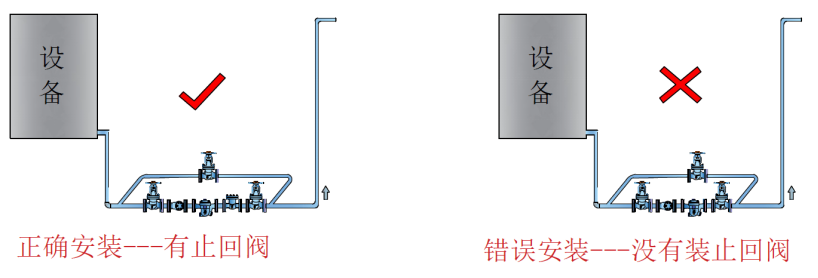

4）如果疏水阀后的冷凝水管道有爬升，一旦设备停机，或设备前气动阀门切断蒸汽，这时设备内会出现真空，导致疏水阀后背压超过前端压力从而发生倒流，在这种情况下，疏水阀后也必须安装止回阀，能有效防止水锤。

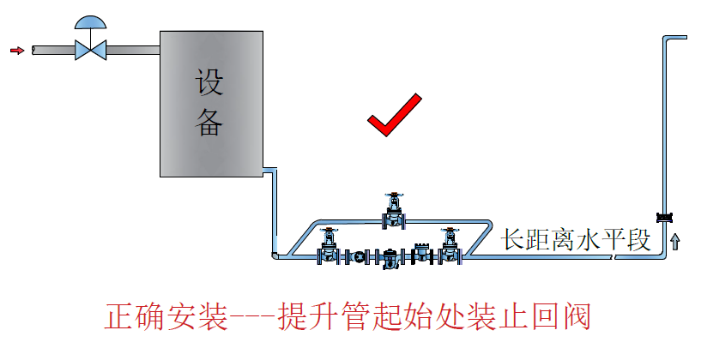

5）如果加热设备前有调节阀或切断阀，疏水阀后的冷凝水管道又有爬升，且在爬升管前还有一段较长的水平管，那么爬升管倒流的冷凝水有可能和新排出的冷凝水相碰撞，从而导致水锤；在这种工况下，需要在提升管的起始位置安装一个止回阀，对防止水锤的发生有极大的帮助。

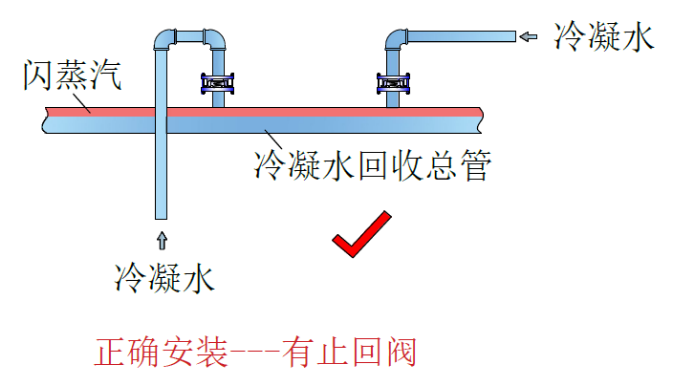

6） 在冷凝水输送管道中，低温冷凝水脉冲流动所产生的水锤同样可以通过使用止回阀来帮助解决。比如说，多路冷凝水支管汇集到冷凝水回收总管时，就需要增加止回阀。
4、蒸汽疏水阀后安装了止回阀，是否就一定能防止水锤呢？
不一定！！！
产生水锤的因素有很多，大多数情况下，水锤产生的原因之一就是回收管线中由于提升管引起的倒流所导致的，在这些地方安装止回阀对防止由倒流引起的水锤有极大的帮助，但是以下这些场合则不行，也就是说，这些情况装了止回阀是不起作用的。
1）当高压的冷凝水通过疏水阀排放至一个较低压力的区域，会产生一定量的闪蒸汽，如果这些闪蒸汽流入充满低温冷凝水的回收管线，闪蒸汽就会把它的潜热传递给冷凝水从而快速冷凝，产生水锤。在这种工况下，安装止回阀就起不了作用，反正低压的冷凝水也不会回流，因此可以不装。
TIPS：但是有一点请注意，在实际生产中，用户常常是没有严格按照不同压力的冷凝水分开回收的原则，把所有工厂里的冷凝水都汇集在同一根或几根回收管，没做任何压力区分，因此，为了避免误判，还是建议在每个疏水阀后面加装止回阀！防止高压的冷凝水往低压方向回流！

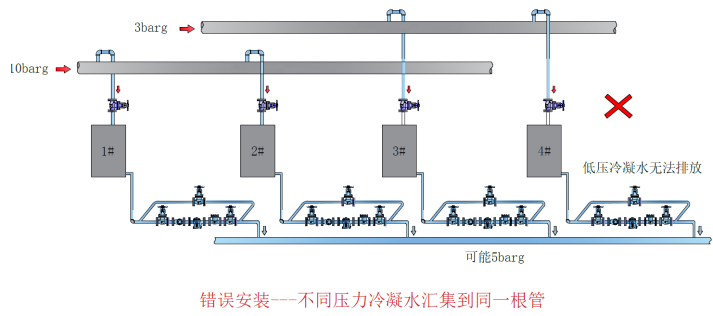

2）如果低压的冷凝水想要汇集到高压冷凝水回收管，是实现不了的，加装止回阀也没用。

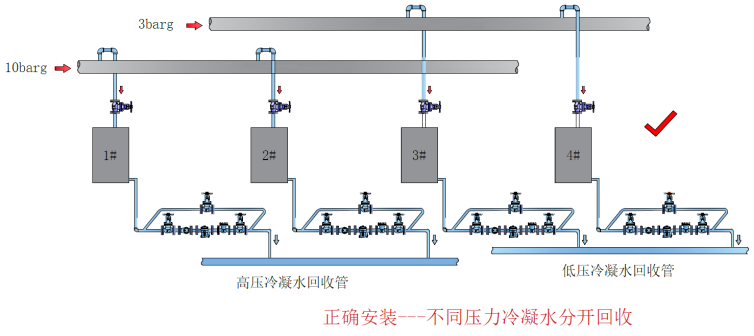

因为止回阀能防止倒流，但并不能降低背压，它不能让冷凝水从低压区域排放到高压管线。即使在疏水阀后装了止回阀，如果一次压力小于二次压力，冷凝水也不可能排出。因此，高压和低压的冷凝水需要分开回收！
5、以下情况不建议安装止回阀

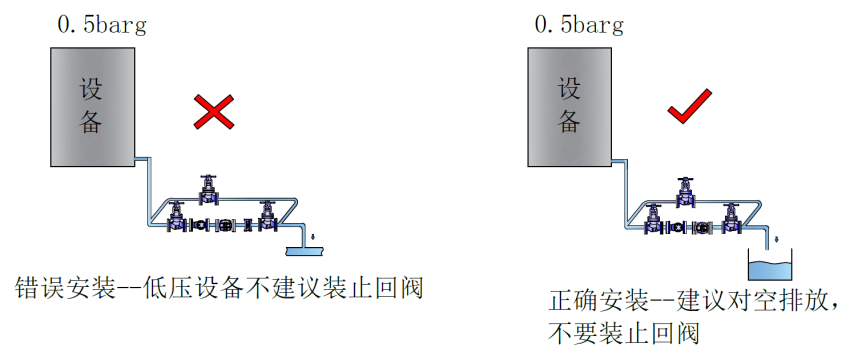

如果在压差非常小的疏水阀后安装一个止回阀，止回阀本身也会成为一个阻力点，相当于背压会稍有增加，这样会进一步降低疏水阀前后的压差，降低疏水阀的排量，因此，针对压差非常小的疏水阀后面是否需要安装止回阀的问题，需要慎重考虑。这类型的设备，建议不要安装止回阀，让冷凝水单独对大气排放，以便顺畅疏水，确保物料升温。
